基本元器件篇——電感
發布日期:2024-11-27
點擊次數:682
在電子電路設計中，電感是一種關鍵元件，它在許多應用中扮演著不可或缺的角色。那么，電感究竟是什么？它如何工作？有哪些常見的類型？本文將詳細介紹這些內容。
一、電感是什么？

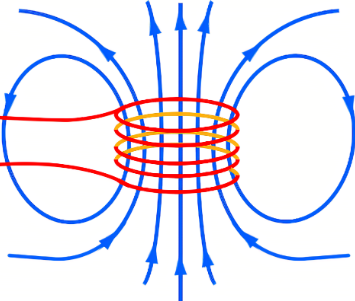

電感（Inductance）是指當電流通過線圈時，能轉化為磁能并儲存起來。電感的基本構成通常是一個繞有絕緣線的導線線圈，當電流通過時會在其周圍形成磁場。當電流發生變化時，電感會產生感應電動勢來抵抗這種變化，儲存能量于磁場中。
二、電感的電路圖符號
在電路圖中，電感通常表示為一段具有多個彎曲或波浪形線條的符號。這個符號表示了電感器中的線圈結構，體現了電感器的基本工作原理。
三、電感的作用
電感的主要作用是：

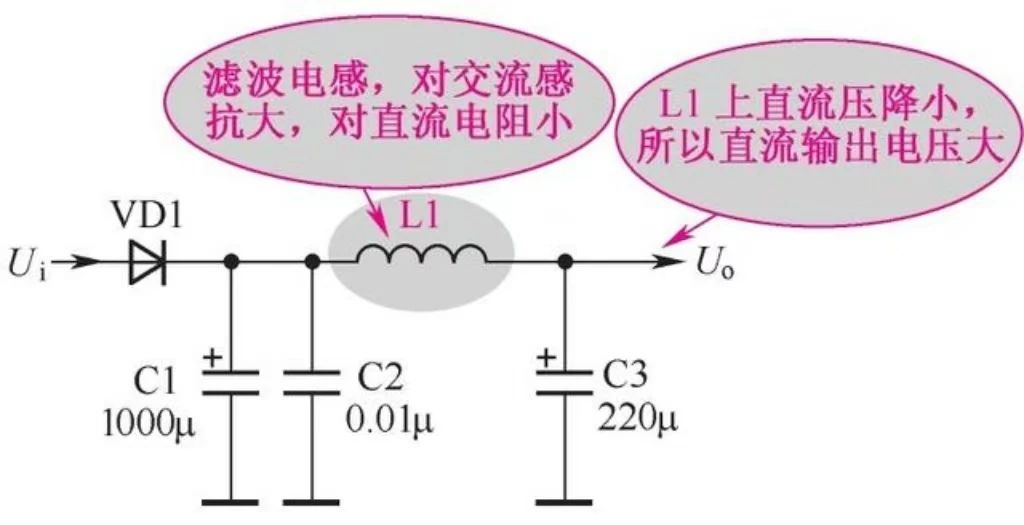

1.濾波：電感器常用于電源電路中，與電容器配合使用，形成濾波電路，以減少電源中的紋波和噪聲。
2.儲能：電感器能夠在磁場中儲存能量，并在需要時釋放，常用于能量轉換電路中。
3.振蕩：在LC振蕩電路中，電感與電容一起工作，用于產生特定頻率的振蕩信號，常見于無線電接收器中。
4.阻抗匹配：電感器還用于調節電路的阻抗，以實現功率的有效傳輸。
四、電感的分類
1、固定電感器：這類電感器具有固定的電感值，不可調節，常用于濾波和儲能電路中。
● 應用領域：電源濾波、DC-DC轉換器
● 優點：結構簡單、性能穩定
● 缺點：電感值不可調
2、可變電感器：這類電感器的電感值可以調節，常用于調諧電路中。
● 應用領域：無線電接收器、調諧電路
● 優點：電感值可調、適應性強
● 缺點：結構較復雜、成本較高
3、空心電感器：這類電感器沒有鐵芯，僅由線圈構成，適用于高頻電路。
● 應用領域：高頻振蕩電路
● 優點：無鐵芯損耗、適合高頻應用
● 缺點：電感值較小、需要較多線圈
4、鐵芯電感器：這類電感器使用鐵芯增加電感值，適用于低頻電路。
● 應用領域：電源電路、濾波器
● 優點：電感值大、體積小
● 缺點：存在鐵芯損耗、適合低頻應用
五、電感的關鍵參數
1.電感量：單位為亨利（Henry, H），表示電感器的電感值，影響電感器的儲能能力和濾波性能。
2.額定電流：電感器能夠承受的最大電流值，超過此值可能導致電感器過熱或損壞。
3.品質因數（Q值）：表示電感器的效率，Q值越高，損耗越小，性能越好。
4.自諧振頻率：電感器在此頻率下的阻抗最小，超過此頻率，電感器的作用會減弱。
電感作為電子電路中的重要元件，在濾波、儲能、振蕩等多個領域發揮著關鍵作用。通過了解電感的基本原理、分類、關鍵參數以及它們在電路中的作用，設計者能夠更好地選擇和應用電感器，以優化電路性能，提高設備的穩定性。
